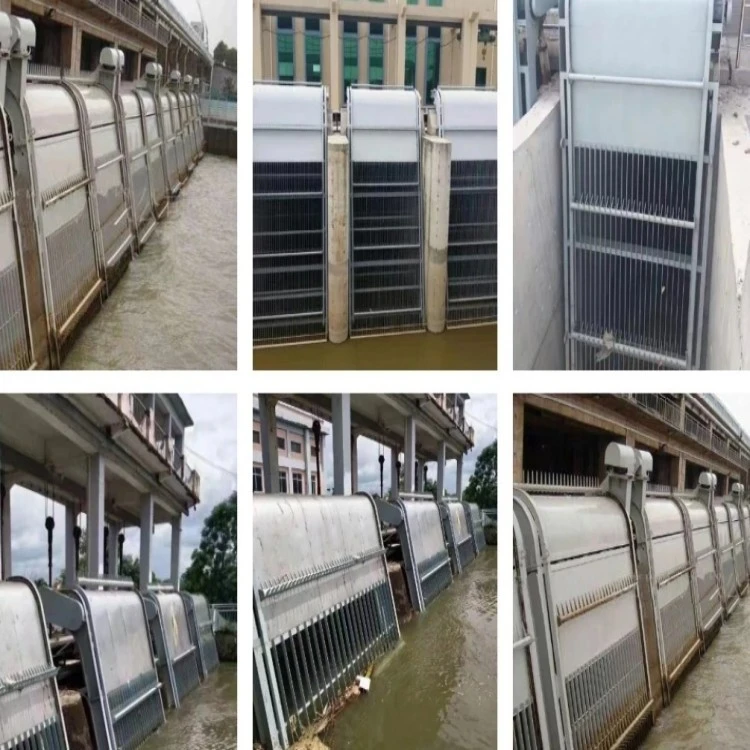

Headworks Bar Screen

1 Fő szerkezet és működési elv





A fejműves sáv képernyőjeegy vázszerkezetből, egy vonóláncból, egy erőátviteli rendszerből, egy A foggereblye-szerelvényből, egy B foggereblye-egységből, egy víz alatti vezetőkerék-szerelvényből, egy víz alatti segédernyőből, egy alsó lábszerelvényből és egyéb alkatrészekből áll.

Felépítés és összeszerelés:A fejtartó rúd képernyőteste egy integrált szerkezet. A gyárban egy speciális platformon szerelik össze és tesztelik. Több órányi üres-gépi próbaüzem után szállítható, így biztosítva az összeszerelés minőségét és jelentősen leegyszerűsítve a helyszíni telepítést.

Vezetősínek és keret:A vezetősínek keresztmetszete a képernyő mindkét oldalán téglalap alakú, így megakadályozza, hogy a szitamaradékok behatolása befolyásolja a tisztítómechanizmus működését. A keret megfelelő méretű szénacélból hegesztve merev tartószerkezetet alkot.

Erő és tartósság:A keret ellenáll a szitatisztítás során keletkező nagy erőknek és víznyomásnak. Az összes szerkezeti és funkcionális alkatrész mérete úgy van kialakítva, hogy megakadályozza a deformációt és a vibrációt, amely zavarhatja a tisztítást. Minden csapágy, lánc és rúd megfelelően meg van kenve és védve az élettartam meghosszabbítása érdekében.

Felszerelés és csatlakozás:A rögzítő támasztékok a keretplatform mindkét oldalára vannak felszerelve, és az alapzat beágyazott acéllemezeihez egy összekötő lemez segítségével csatlakoznak. Az összekötő lemez felső vége a kerethez van csavarozva, míg az alsó vége a helyben a beágyazott acéllemezhez van hegesztve, miután a keret oldalai és a rács kútja közötti hézagot egyenlőre állítottuk. A rács felemelésekor az összekötő lemez és a keret közötti csavarok egyszerűen eltávolíthatók.

A szennyvízszűrő tisztítógép tervezése, gyártása és telepítése a vonatkozó szabványoknak megfelelően történik. A vízben lebegő nagy tárgyak okozta ütközési terhelést, a gereblye fogak működése során fellépő mechanikai terheléseket, valamint a szita előtti és utáni vízszintkülönbségből adódó víznyomást deformáció és sérülés nélkül képes ellenállni.

A forgó szitatisztító gép keretének mindkét oldalán lévő falpanelek többcsatornás acélból vannak hegesztve. A rácsrudak és a salak{1}}rögzítő lemezek a rács középső csatornaacéljára vannak felszerelve. A rácsos keret nagy szilárdságú és merev, integrált szerkezetet alkot. A tervezett vízállás a rács előtt 0,8 méternél nagyobb. A keret szénacélból készült a korrózióállóság érdekében.

A rácsrudak lapos, 304-es rozsdamentes acélból készültek, így biztosítják a nagy egyenességet, és nincsenek éles peremek a víz{1}}felületen. Ez a kialakítás lehetővé teszi a rácsrudakon felgyülemlett törmelék könnyű eltávolítását.

A keret két oldala és a rácskút között rés van, amelyet mindkét oldalon gumilemezek tömítenek, hogy megakadályozzák a törmelék átjutását. A keret a beépített csatornaacél segítségével csatlakozik az alaphoz. A csatornaacél felső vége a kerethez van csavarozva, míg az alsó vége az alapozás előre-eltemetett acéllemezéhez van hegesztve a helyszínen, miután a keret két oldala és a rácskút közötti hézagot egyenlőre beállítottuk. Ha a rácsot később fel kell emelni, a csatornaacél és a keret közötti csavarok egyszerűen eltávolíthatók.

A berendezéshez tartozik egy mozgatható segédrács a fő rácsrudak előtt. A segédrács távolsága megegyezik a fő rács távolságával. A kiegészítő rácson lévő törmeléket a hosszú gereblyefogak szedik fel, hatékonyan megakadályozva, hogy a szennyvízben lévő törmelék áthaladjon a rácsrudak alatt, és megakadályozza a felhalmozódást az alján.

A rácsrudak párhuzamos lapos acélrudakból állnak, amelyek szilárdan a rács keretéhez vannak rögzítve. A rudak a vízszinteshez képest 75 fokban dőlnek, és a vályú aljától felfelé nyúlnak ki, jellemzően 300 mm-rel magasabbra, mint a rács előtti vízmélység. A rudak közötti rés 15 mm. A rudak víz felé néző sarkai-íveltek, hogy sima ívvonalakat képezzenek, lehetővé téve a törmelék felfogását és könnyű eltávolítását, miközben megakadályozza, hogy a lebegő tárgyak a rácshoz tapadjanak. A rácsrudak egyenletesen, párhuzamosan helyezkednek el, és sík árnyékolófelületet alkotnak. Annak megakadályozására, hogy a törmelék az alsó csatornába essen, rozsdamentes acél salakterelőt szerelnek fel a vízmentes területen a rudak felett, és biztonságosan rögzítik a kerethez.

A rácsos szennyeződéseltávolító zárt vonóláncot használ, hogy megakadályozza a törmelék bejutását és elakadását a láncban. A vonólánc lánclemezekből, csapokból és görgőkből áll, amelyeket a kereten lévő sínek vezetnek. A görgők a vezetősínek mentén gördülnek, a felső lánckerék pedig kopás- és korrózió-álló. Az alsó lánckerék terelőlemez biztosítja, hogy a lánc ne gabalyodjon be, elkerülve az elakadást.

Az erőátviteli mechanizmus a keret tetejére van felszerelve, és redukciós motort használ lánc{0}}lánckerékhajtással. A keret mindkét oldalán található csavarbeállító eszközök szabályozzák a lánc feszességét. A motor redukciós doboza a hajtóműtengelyen, a kis fogaskereken és a lánckerék tengelyén lévő nagy fogaskeréken keresztül továbbítja a teljesítményt két lánckeréknek. A motor-csökkentő eszköz magas átviteli hatékonyságot, alacsony zajszintet, hosszú élettartamot és stabil működést biztosít. A motor névleges teljesítménye 10%-kal nagyobb, mint a képernyőgép tényleges energiafogyasztása.

A reduktor kimenő tengelyére mechanikus túlterhelés elleni védőberendezés (nyírócsap) van felszerelve. Ha az elfogási nyomaték meghaladja a reduktor névleges nyomatékát, a nyírócsap azonnal eltörik, hogy elkerülje a sérülést.

A forgó szitaszennyeződés-eltávolító hajtószerkezete a szitakeret felső részén található, és elsősorban rozsdamentes acélból készül. A hajtás elektromos motort használ, reduktorral és primer lánchajtással, ami nagy hatékonyságot, alacsony zajszintet és stabil működést biztosít. A hajtótengely kellő szilárdságú és merev ahhoz, hogy ellenálljon a hajlítónyomatékoknak és a nyomatéknak. A szűkítőn és a lánchajtóműön védőburkolatok vannak a karbantartáshoz és ellenőrzéshez. A hajtómű tartalmaz még egy láncfeszítőt, egy mechanikus túlterhelés elleni védőmechanizmust és egy elektromos túlterhelés elleni védelmet.

A szennyeződéseltávolító gereblye fogai rozsdamentes acéllemezekből készülnek, mindkét oldalon ferde fogakkal. A rács rudai közé vannak behelyezve, a rács teljes szélességével megegyező mélységgel. A gereblyék a láncátviteli eszközhöz vannak csatlakoztatva, és kétféle formában kaphatók: hosszú gereblyék a nagy mennyiségű törmelékhez és rövidek a teljes csatornaszélességhez. A gereblyék egyenletesen vannak elhelyezve és simán futnak, pontosan behatolnak a rudak közötti résekbe, dörzsölés nélkül. Eltávolíthatják a nagyobb törmeléket, például füvet, fát, műanyag fóliát és szőtt zacskókat, így több mint 95%-os eltávolítási arányt érnek el.

A rozsdamentes acél tisztítógép aljára egy mozgatható víz alatti szita (kiegészítő szita) van felszerelve, hogy megakadályozza az alsó törmelék átjutását. Amikor a szitagereblye elhalad, a kiegészítő szita forogni kezd, lehetővé téve a gereblye zökkenőmentes mozgását és a törmelék eltávolítását. Miután a gereblye elhaladt, a víz alatti paraván a gravitáció hatására szabadon esik. Egy gumi lengéscsillapító-lemez van felszerelve, hogy csökkentse a képernyő testére gyakorolt ​​ütést.

Minden víz alatti csapágy önkenő{0}}, nincs szükség további olajozásra, ami leegyszerűsíti a karbantartást és az üzemeltetést. A víz alatti lánckerekek és láncok blokkolásgátló -védelmi eszközökkel vannak felszerelve, amelyek megkönnyítik az öntisztítást és a kirakodást.

A gép elektromos túlterhelés elleni védelemmel rendelkezik. Meghibásodás vagy túlterhelés esetén automatikusan leáll és riasztást ad ki. A rendszer érzékeny és megbízható.

A tisztítógépet kültéri használatra tervezték. Minden alkatrész (keret, hajtótengelyek, szűrőrudak, szennyeződésterelők, vonóláncok, gereblye tengelyek, rögzítőelemek, gereblye fogai stb.) rozsdamentes acélból készül, így biztosítva a hosszú -működést zord körülmények között is.

A tisztítógép folyamatosan, biztonságosan és stabilan, káros vibráció nélkül, bármilyen körülmények között tud működni. Alacsony zajszinttel működik, nem befolyásolja a környező környezetet, maximális zajszintje kevesebb, mint 76 dB(A).

A berendezés láncos-lemezforgató kialakítást használ, rögzített-bár víz-áteresztő felülettel. Amikor a szennyvíz átfolyik, a szűrőréseknél nagyobb törmeléket felfogja. A gereblye fogai behatolnak a rudak közötti résbe. Ahogy a vonólánc forog, a gereblye fogai alulról felfelé emelik a beszorult törmeléket a salakkimenethez. A törmelék a gravitáció hatására az ürítőnyílásba hullik, ahol szállítószalag vagy szemeteskocsi összegyűjti a további szállítás vagy feldolgozás céljából.

A meghajtó eszköz cikloid forgókerekes vagy spirális fogaskerekes redukciós motort használ erőátviteli lánccal vagy hajtással, ami alacsony zajszintet biztosít. Kompakt szerkezettel és stabil működéssel rendelkezik.

A gereblye foglemezei fémből készülnek, nagy pontossággal és vonzó megjelenéssel. A két gereblyefoglemez közötti távolság 2,0-2,5 m, középen egy tartótömb található, amely hatékonyan távolítja el a nagyobb törmeléket. A keret egy integrált szerkezet, nagy merevséggel, egyszerű felszereléssel és minimális napi karbantartási igényekkel.

A berendezés könnyen kezelhető, helyben vagy távolról is vezérelhető.

A véletlen túlterhelés elkerülése érdekében mechanikus nyírócsapokkal és kettős túláramvédelemmel van felszerelve, így biztosítva a biztonságos és megbízható működést.

Alkalmas a települési szennyvíztisztításból, szennyvízátemelő állomásokból, vízellátás átemelő szivattyútelepeiből, szennyvíztisztító telepek vízbevezető szivattyúhelyiségéből származó esővízben lebegő törmelék felfogására és eltávolítására.
